商業綜合體無線對講系統解決方案
XX商業廣場位于XXX，總建筑面積約50萬平方米，整個項目工程包括四幢5層的商業樓，五幢30層的商業辦公樓，建筑面積30萬平方米，地下室兩層。包括商場、辦公、酒店、公寓以及停車場等配套功能設施。
第一章 無線集群通訊系統設計
1.1 系統簡介
1.1.1 通信要求
根據業主的使用要求本摩托羅拉數字無線集群通信系統分為大物業、商場、辦公三個業態（群組）管理，要求各個業態通信相對獨立，每業態下設二至五個部門，各自通信互不干擾，緊急突發事件等特殊情況下大物業可以調度包含辦公、商場的所有對講機功能。通信效果覆蓋整個地面各層、地下各層、30臺垂直電梯轎廂及附近周邊室外區域的通信要求，實現無線通信網絡全覆蓋，在上述區域內可以用對講機互相通話。根據實際情況及目前無線頻率的使用條件，我們可以選用400MHz頻段作為本商業中心的無線通信頻率。本方案暫選用400-420MHz頻段進行設計，具體選用什么頻段、什么頻率需由用戶向無線電管理委員會申請，待無線電管理委員會批準后才能決定。由于本對講通訊系統采用無線集群的方法來解決對講機通信信道劃分的問題，因此需要申請兩組無線電頻率，采用合路分路的方法，而系統的布線結構將可以保持不變。
系統使用的頻率為400-420MHz（低），本方案著重就對講系統的設計思想、系統組成、系統功能、工作方式和主要技術參數進行詳細的描述。
系統設計使信號在大樓的公共部位和人員經常活動區域有效地覆蓋，使整個系統達到
覆蓋均勻，信號清晰，穩定可靠。本設計能夠保證以上要求，以滿足大樓內部管理、物業使用和維護，以及保安、消防、緊急通信之要求等，使其內部管理、維護以及保安、消防人員之間方便、快捷地保持聯系、通訊。
1.1.2 設計依據
國家無委核發《無線電發射設備型號核準證》；
FCC標準；
中華人民共和國衛生部頒發“環境電磁波衛生標準”；
《集群移動通信系統設備通用規范》；GB/15874-1995
《集群通信工程設計規范》；YD/T5034-2005
《集群通信設備安裝工程驗收暫行規定》;TD3035-97
《中國電器安裝工程施工及驗收規范》；GBJZ32-90-92
《民用建筑電氣設計規范》JGJ/T 16-1992
《智能建筑設計標準》GB/T 50314-20006
1.1.3 設計原理
在保證系統質量的前提下，盡可能采用低造價方式來設計方案；
合理設定天線的位置、數量和輸出功率，保證使用較少的天線，較小的輸出功率，來達到良好的覆蓋效果；
由于高層切換頻繁，掉話率高，設計中盡量做到室內場強均勻，信號強度好；
盡量不使用干線放大器，以減少噪聲的引入；
建立較完美的無線覆蓋網絡；
同時考慮施工比較容易實現及施工效率，特別是合理安排走線；
鏈路滿足在覆蓋區域載噪比>15dB。
1.2 工作原理

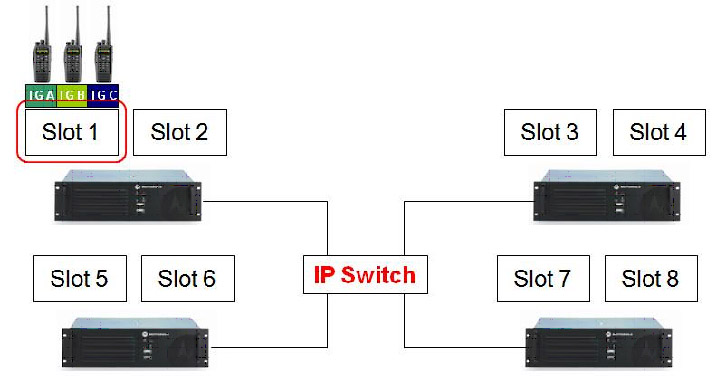

采用IP聯網的方式將4臺XIR8200數字中轉臺組成單基站集群通訊系統。最多支持8個語音集群信道和16個數據信道。用戶最多容量可達800個。不需要常規集群系統的控制信道，可以使用全部的8個時隙，不浪費系統的時隙，無需申請及準許機制。當新的呼叫開始時，休閑時隙會轉移到一個新的空閑時隙上，系統通知所有空閑的對講機轉移到空閑時隙上來，原有的空閑時隙轉換為通話時隙，開始在這個通話時隙上中繼語音通信。當通話中止時，通話時隙會通知對講機新的空閑時隙或相關時隙。
1.3 系統結構
1.3.1 根據本商業綜合體的結構，考慮到當地電磁環境的實際情況，本系統將采用 UHF 頻段中的 403～420MHZ 段。由于本通信網的覆蓋區域大、包括南塔樓、北塔樓、樓層高達38層、含有地下兩層地下層及夾層，系鋼筋水泥結構、對射頻信號的屏蔽（衰減）作用明顯，無線對講通信覆蓋率低，為保證沒有通信盲區（點），保障無線對講系統通信正常，根據圖紙分析和現場測試，現提出無線對講通信覆蓋的初步方案如下：
在地下層的弱電機房內安裝集群通信基站（全自動、無人值守），在下述的地方分布通信天線：
在整個辦公樓部分設計 1套信道系統，多副吸盤天線和室外天線以覆蓋整個辦公樓；這樣可充分保證對講系統的可靠性，使物業管理人員和保安人員的無線對講通信得到保障。
1.3.2 系統結構示意圖
第二章 設計情況說明
本系統設計使信號在有關空間區域內即對講信號有效覆蓋區域為地上建筑以及對講信號有效覆蓋大樓設備房，消防電梯內，安全通道及室外全樓，以確保無線對講系統通信之清晰、暢通，使整個系統達到覆蓋均勻，信號清晰，穩定可靠。
2.1室內信號分配
為了滿足設計的要求并考慮到具體施工的難度，選取最合理的路線進行布線、放置直放站達到功率在室內的均勻分配，本方案中的覆蓋信號是由有源室內分布器件通過饋線均勻地傳送到各個樓層。嚴格按照器件和饋線的技術指標進行計算，并控制室內覆蓋天線的功率在15dBm以下，符合國家電磁環境衛生標準。
收發信號的全向吸盤天線置于天花板頂部，通過饋線與置于一層機房的中繼臺相連，無線信號分布系統收發信號由天線引入；機房的中繼臺的輸出連接分配器，分配器與天線和屏蔽電纜相連（詳見無線對講分布系統圖），無線對講信號室內分布系統解決公共網及大廈內部專用信號在整個廣場的信號覆蓋。
本系統用到的主要設備為：摩托羅拉數字信道機（集群信道機XiR R8200），摩托羅拉集群控制器，發射合路器(FH400-F2)，接收分路器(JF400-F2)，寬帶雙工器(KSGQ-400)，干線放大器(GF400)，功分器(GFQ-2-0305)，耦合器(OHQ-10-0305)，室內天線(TQC-400BII)，室外天線(TQJ-400D)，鉆石避雷器(CA-23RP)，1/2饋線(HCAAYZ-50-12)，饋線連接器等
